マイティマグシールはフラスコの密閉性を保つ撹拌シールとして製薬、食品、ファインケミカルなど広い分野でお使いいただける製品です。

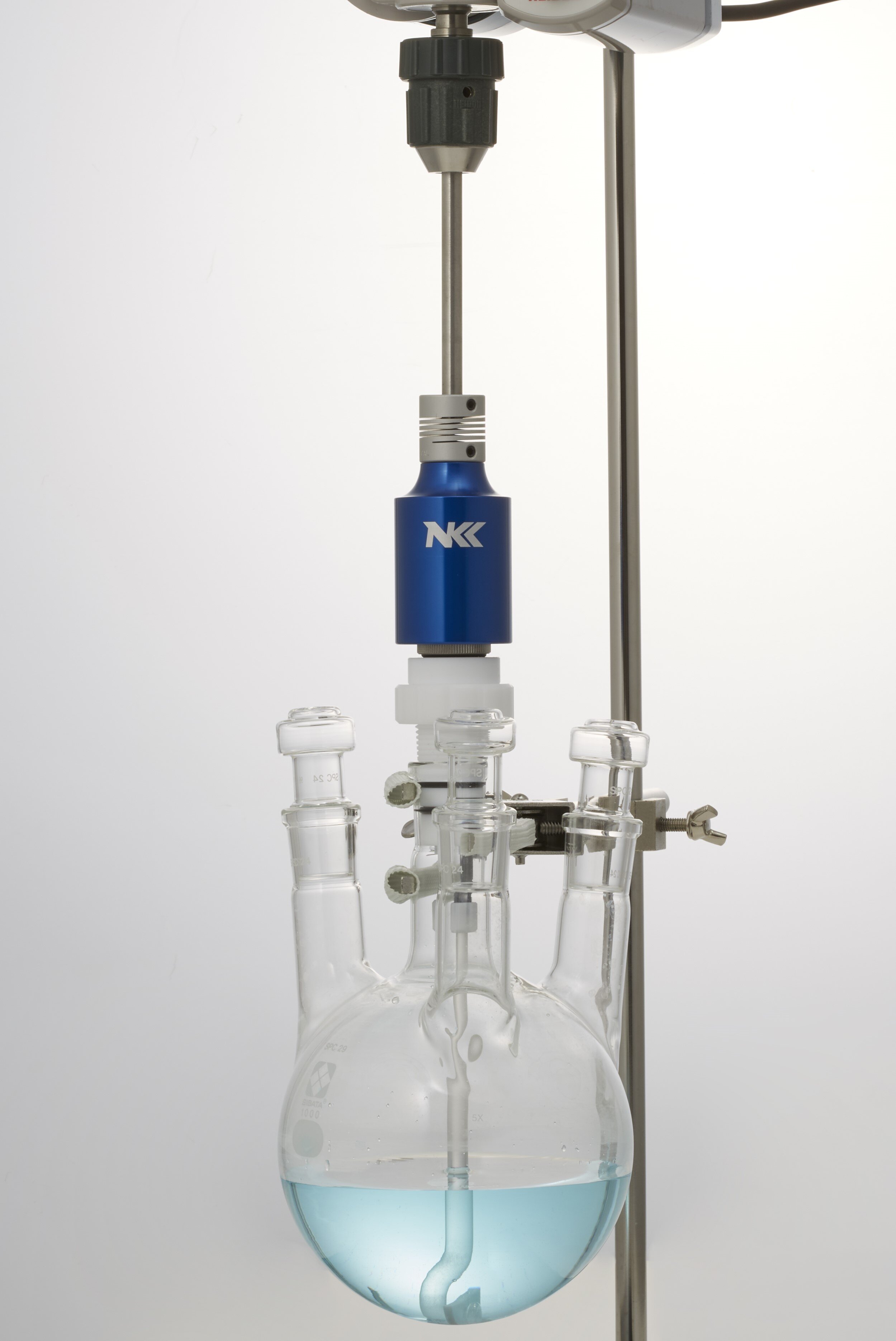

フラスコの共通すり合わせに差込み、普段ご使用の撹拌機と接続することで、フラスコ内部の密閉を維持しながら、安全に撹拌を行うことができます。
磁石を利用した磁気カップリングの採用により、高真空、高耐久を実現し、1984年の販売開始から40年以上の長きに渡り、皆様の研究を支え続けています。
マイティマグシール リニューアル
製品概要
製品特徴
磁気を利用した非接触カップリングにより、回転数が上がってもフラスコ内の気密性をしっかりと確保。
有機溶媒や揮発性ガスの漏出を防ぎ、実験の安全性と信頼性を高めます。
駆動部品の摩耗を抑えることができ、メンテナンスが容易です。
リニューアルポイント

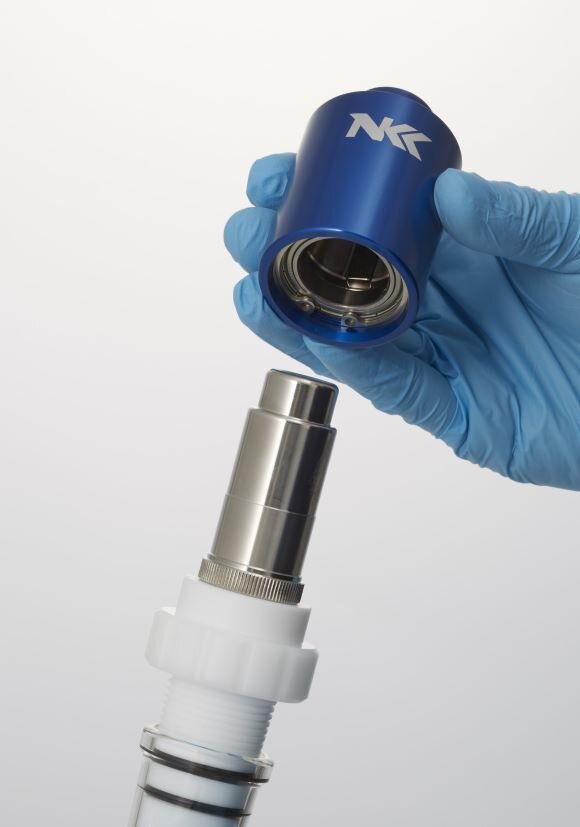

①外磁デザインの変更
アルマイト加工を施しデザインを一新。

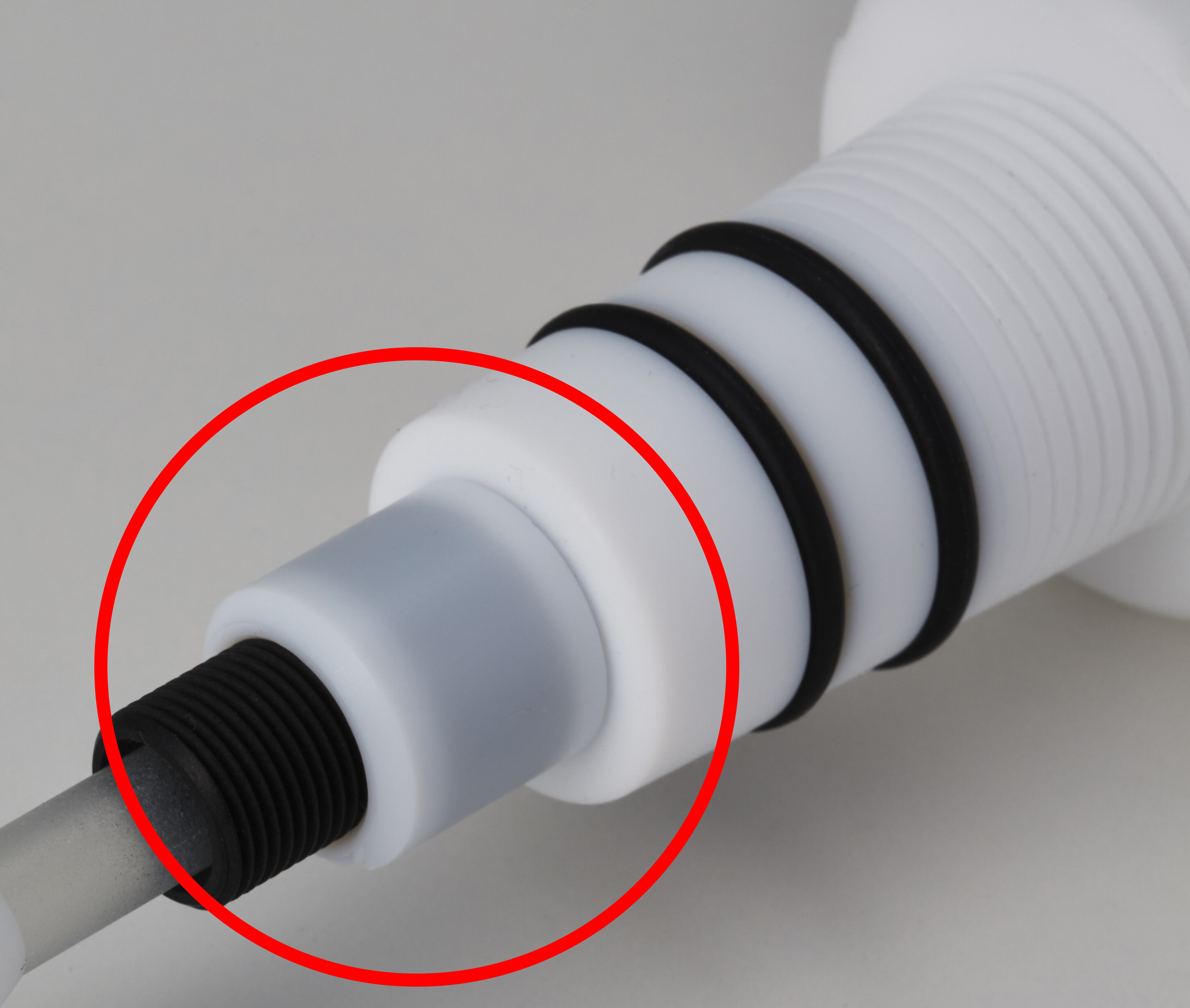

②テーパージョイント形状の変更
外磁の着脱を容易にする形状に変更。
オプションの「摩耗粉受け」が取付易くなっています。
※径サイズ29/42 はO リングを2 個使用。
③中空シャフト材質の変更
ベアリー（赤）⇒ CGR25% 配合PTFE（黒）に変更し、耐久性を向上。
製品仕様
「回転トルク上限」別の2種類をご用意しております。
また、「すり合わせの適合サイズ」別でもご用意しておりますので、研究環境に合わせた製品をお選びできます。
※ご要望の材質・形状に合わせた特注品も受け付けております。
| 品番 | MG-6-01R-1 | MG-6-02R-1 | MG-2-01R-1 | MG-2-02R-1 |
|---|---|---|---|---|

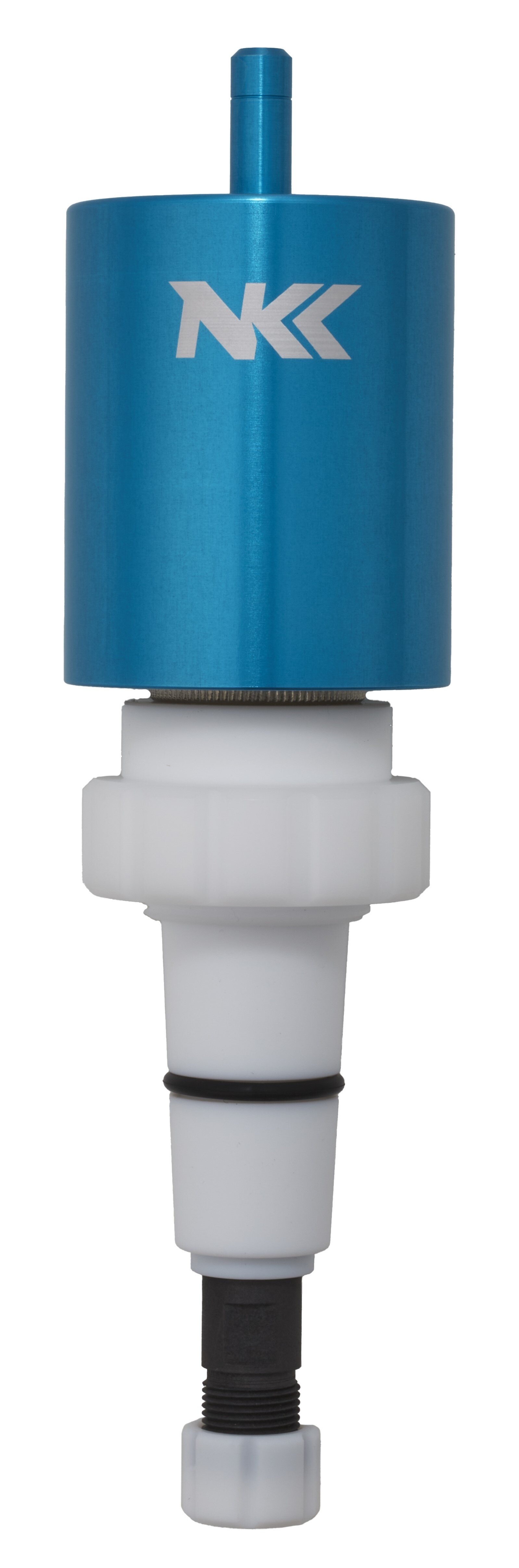

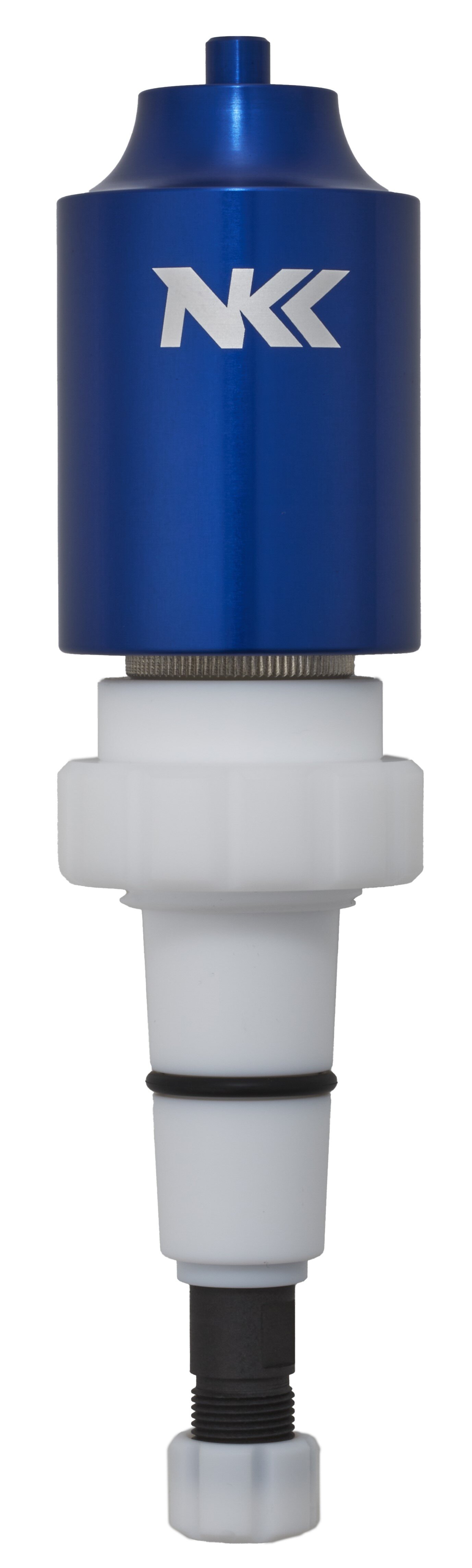

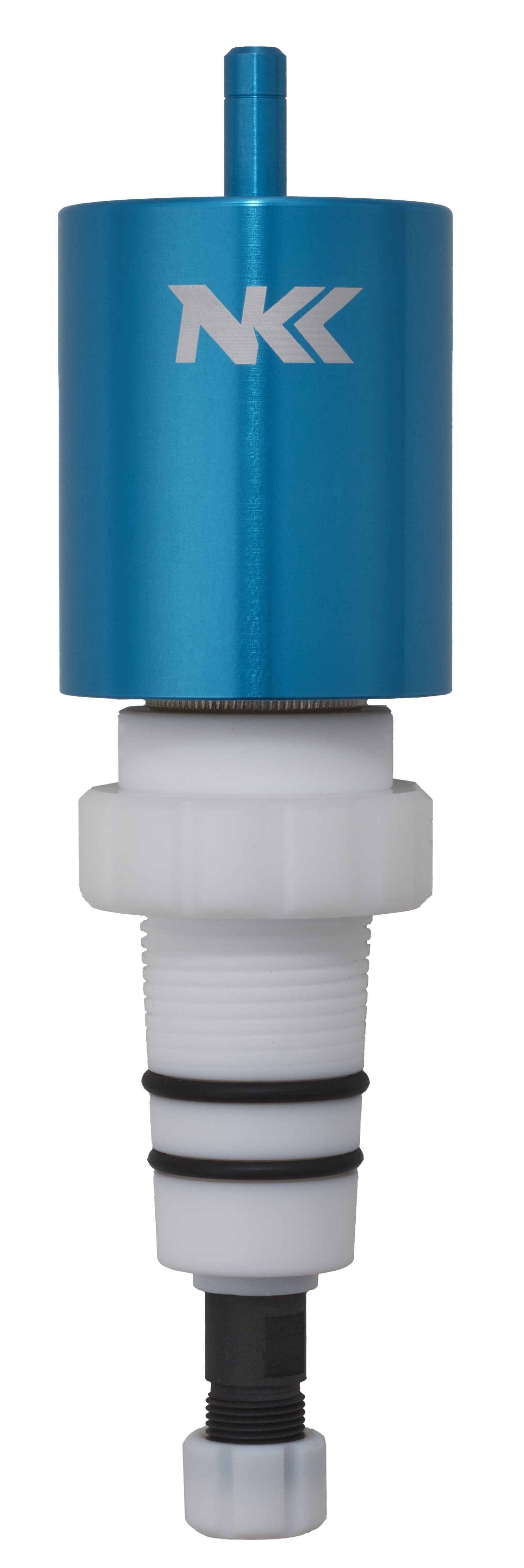

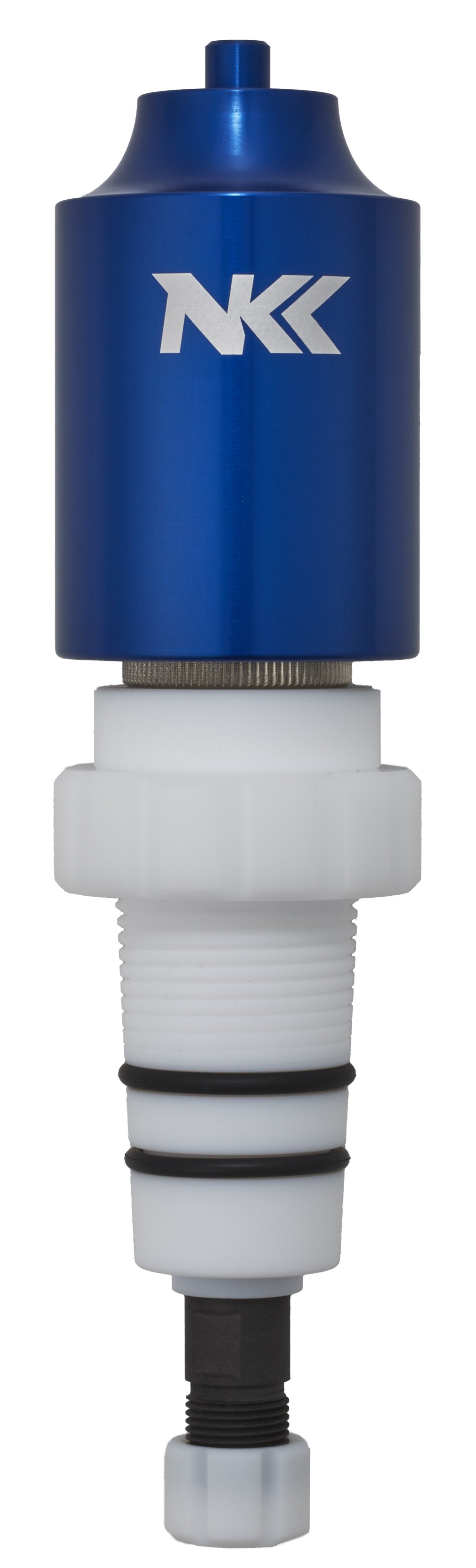

| 製品名 | ﾏｲﾃｨﾏｸﾞｼｰﾙ6型(24/40) | ﾏｲﾃｨﾏｸﾞｼｰﾙ6型(29/42) | ﾏｲﾃｨﾏｸﾞｼｰﾙ2型(24/40） | ﾏｲﾃｨﾏｸﾞｼｰﾙ2型(29/42） |
| 外観 |
|
|
|
|
| 回転トルク上限 | 0.6N･m | 0.2N･m | ||
| 適合サイズ | 24/40 | 29/42 | 24/40 | 29/42 |
| 重量 | 約510g | 約530g | 約610g | 約630g |
| 撹拌棒取付径 | φ8 | |||
| 耐真空度 | 10-3Pa | |||
| 価格（税抜） | ¥140,000 | ¥90,000 | ||
各部名称

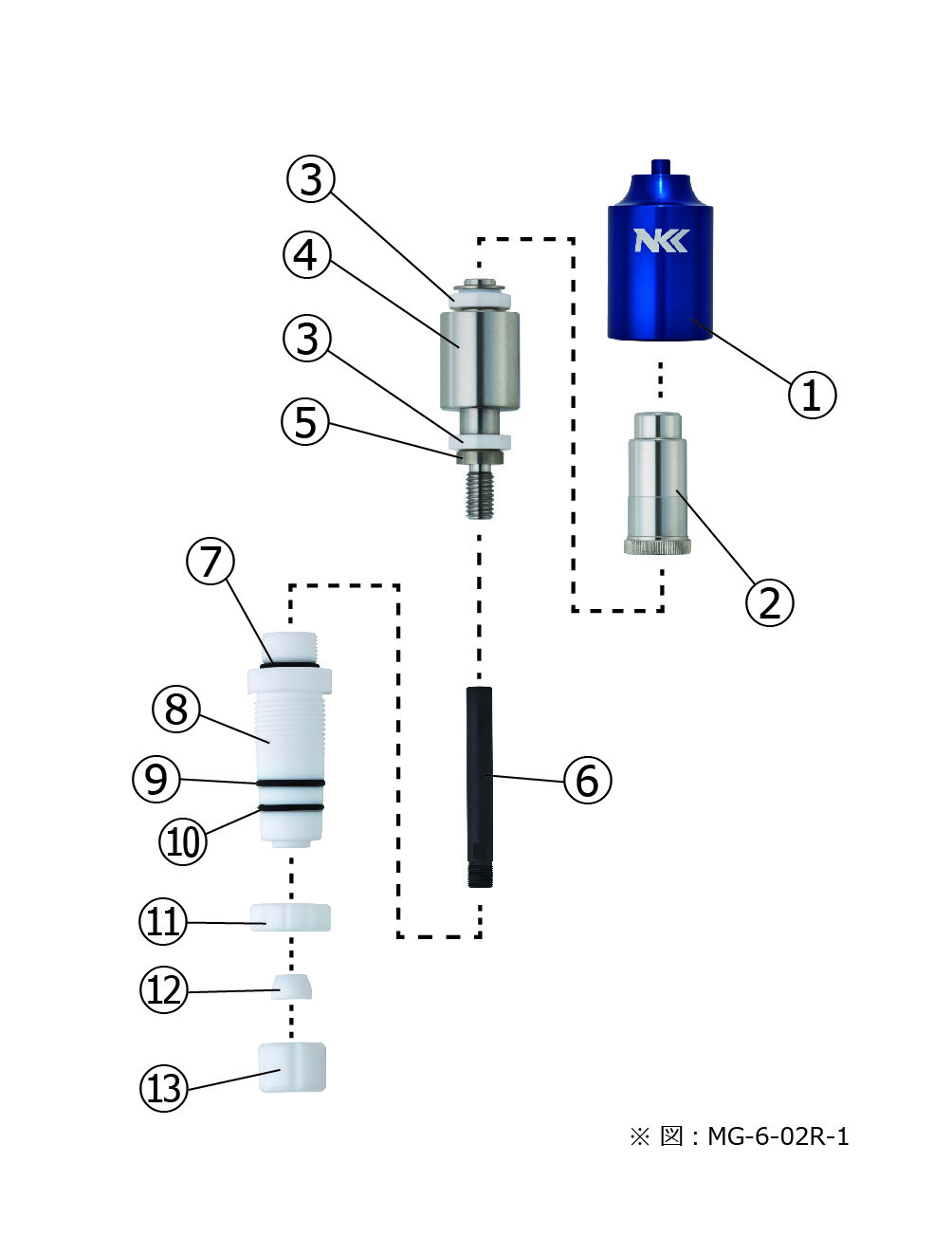

マイティマグシール6型（MG-6-01R-1／MG-6-02R-1）
| No | 適合 | 商品コード | 商品名 | 単位 | 材質 | 価格（税抜） |
|---|---|---|---|---|---|---|
| ① | 共通 | MG-0-A3R | マイティマグシール6型用 外磁 | 個 | アルミニウム | ¥56,000 |
| ② | 共通 | MG-0-C3 | マイティマグシール6型用 内筒 | 個 | SUS316 | ¥21,000 |
| ③ | 共通 | MG-0-L | マイティマグシール6型用 セラミックベアリング | 個 | セラミック、PTFE | ¥2,800 |
| ④ | 共通 | MG-0-D3 | マイティマグシール6型用 内磁 | 個 | SUS316 | ¥61,000 |
| ⑤ | 共通 | MG-0-M | マイティマグシール6型用 スペーサーリング | 個 | SUS316 | ¥1,500 |
| ⑥ | 共通 | MG-0-E2 | 中空シャフトCGR添加 | 本 | 添加剤入りPTFE | ¥11,000 |
| ⑦ | 共通 | MG-0-G | 内筒側OリングＰ-20 | 個 | フッ素ゴム | ¥600 |
| ⑧ | MG-6-01R-1 | MG-0-B1R | テーパージョイントTS24/40（脱着リング付） ※ | 個 | PTFE | ¥19,000 |
| MG-6-02R-1 | MG-0-B2R | テーパージョイントTS29/42（脱着リング付） ※ | 個 | PTFE | ¥19,000 | |
| ⑨ | MG-6-02R-1 | UZ-0-F2 | Oリング（小） | 個 | フッ素ゴム | ¥900 |
| ⑩ | MG-6-01R-1 | MG-0-H1 | テーパージョイント側OリングP-18 | 個 | フッ素ゴム | ¥600 |
| MG-6-02R-1 | MG-0-H2 | テーパージョイント側OリングP-22 | 個 | フッ素ゴム | ¥600 | |
| ⑪ | - | - | 脱着リング （テーパージョイントに付属） | 個 | POM | - |
| ⑫ | 共通 | MG-0-J | 共通スペーサー | 個 | PTFE | ¥600 |
| ⑬ | 共通 | MG-0-K | 共通キャップ | 個 | PTFE | ¥1,900 |
※O-リング付き。

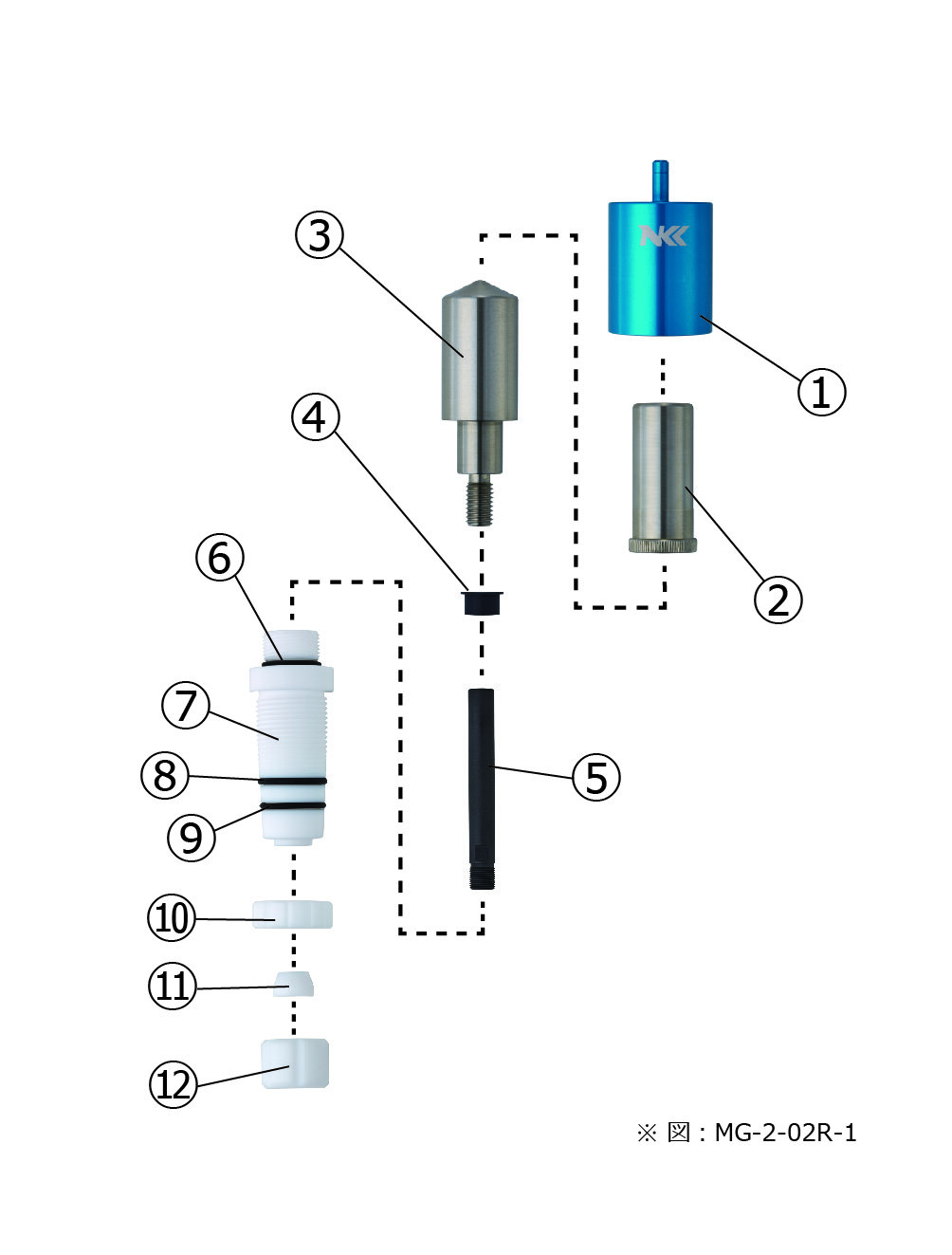

マイティマグシール2型（MG-2-01R-1／MG-2-02R-1）
| 適合 | 商品コード | 商品名 | 単位 | 材質 | 価格（税抜） | |
|---|---|---|---|---|---|---|
| ① | 共通 | MG-0-A1R | マイティマグシール2型用 外磁 | 個 | アルミニウム | ¥32,000 |
| ② | 共通 | MG-0-C1 | マイティマグシール2型用 内筒 | 個 | SUS316 | ¥18,000 |
| ③ | 共通 | MG-0-D1 | マイティマグシール2型用 内磁 | 個 | SUS316 | ¥19,000 |
| ④ | 共通 | MG-0-F2 | 軸受けCF添加 | 個 | 添加剤入りPTFE | ¥3,500 |
| ⑤ | 共通 | MG-0-E2 | 中空シャフトCGR添加 | 本 | 添加剤入りPTFE | ¥11,000 |
| ⑥ | 共通 | MG-0-G | 内筒側OリングＰ-20 | 個 | フッ素ゴム | ¥600 |
| ⑦ | MG-2-01R-1 | MG-0-B1R | テーパージョイントTS24/40（脱着リング付） ※ | 個 | PTFE | ¥19,000 |
| MG-2-02R-1 | MG-0-B2R | テーパージョイントTS29/42（脱着リング付） ※ | 個 | PTFE | ¥19,000 | |
| ⑧ | MG-2-02R-1 | UZ-0-F2 | Oリング（小） | 個 | フッ素ゴム | ¥900 |
| ⑨ | MG-2-01R-1 | MG-0-H1 | テーパージョイント側OリングP-18 | 個 | フッ素ゴム | ¥600 |
| MG-2-02R-1 | MG-0-H2 | テーパージョイント側OリングP-22 | 個 | フッ素ゴム | ¥600 | |
| ⑩ | - | - | 脱着リング （テーパージョイントに付属） | 個 | POM | - |
| ⑪ | 共通 | MG-0-J | 共通スペーサー | 個 | PTFE | ¥600 |
| ⑫ | 共通 | MG-0-K | 共通キャップ | 個 | PTFE | ¥1,900 |
※O-リングおよび脱着リング付き。

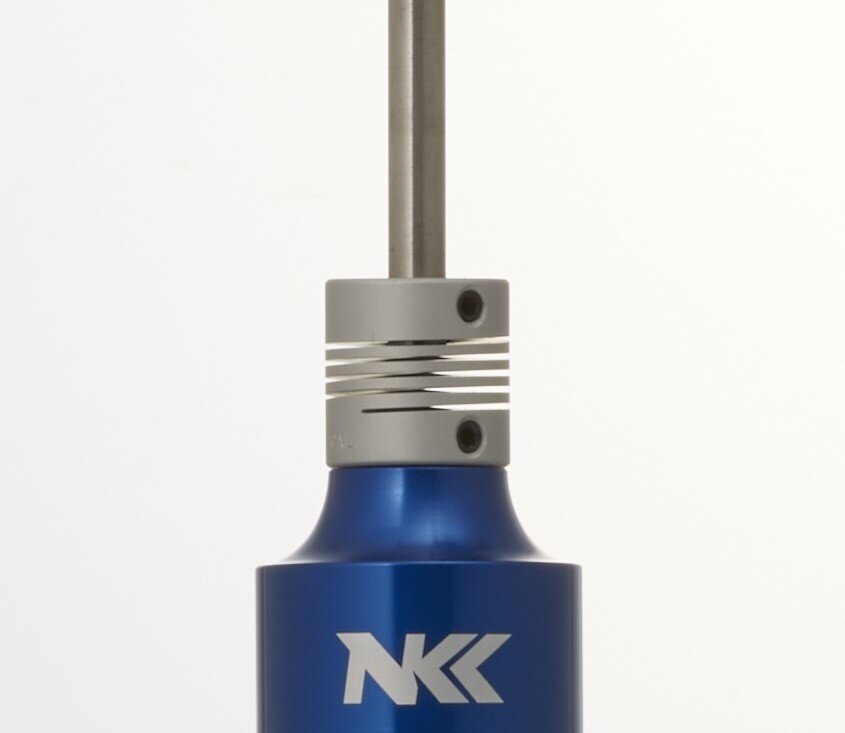

軸ずれ防止用オプション
撹拌機に取付けたφ8のシャフトとマイティマグシールの間に取り付けることで、軸ずれを吸収します。
※取付けには2.5mmの六角ナットが必要です。
| 商品コード | 適合 | 商品名 | 単位 | 材質 | 価格（税抜） |
|---|---|---|---|---|---|
| MG-0-01 | 共通 | ヘリカルカップリングφ8 | 個 | アルミ合金 | ¥12,500 |

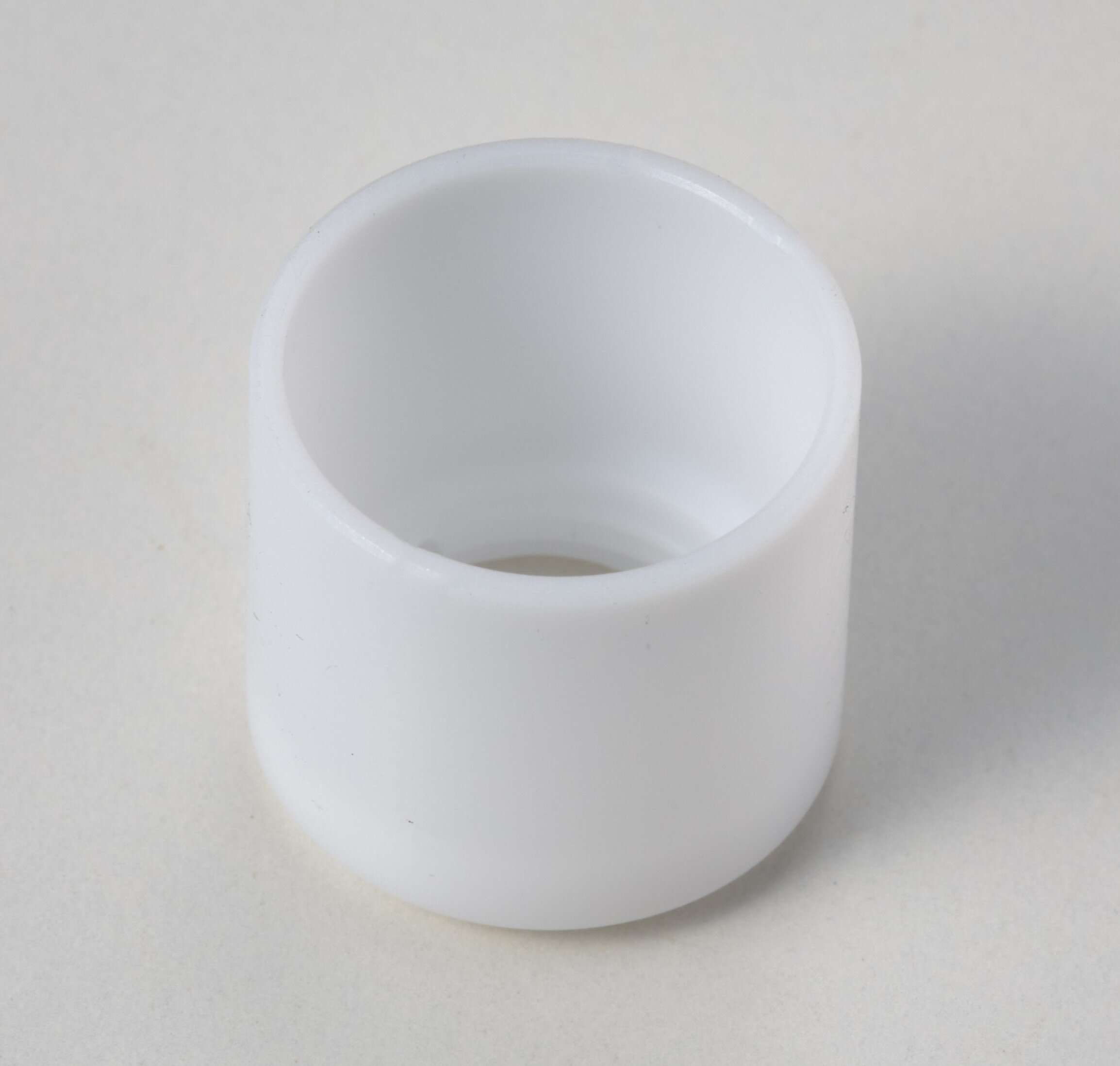

摩耗粉受け
マイティマグシールのテーパージョイント部に取り付けることで、摩耗粉のコンタミを防ぎます。
| 商品コード | 適合 | 商品名 | 単位 | 材質 | 価格（税抜） |
|---|---|---|---|---|---|
| MG-0-P | 共通 | マイティマグシール用摩耗粉受け(24, 29用) | 個 | PTFE | ¥4,000 |

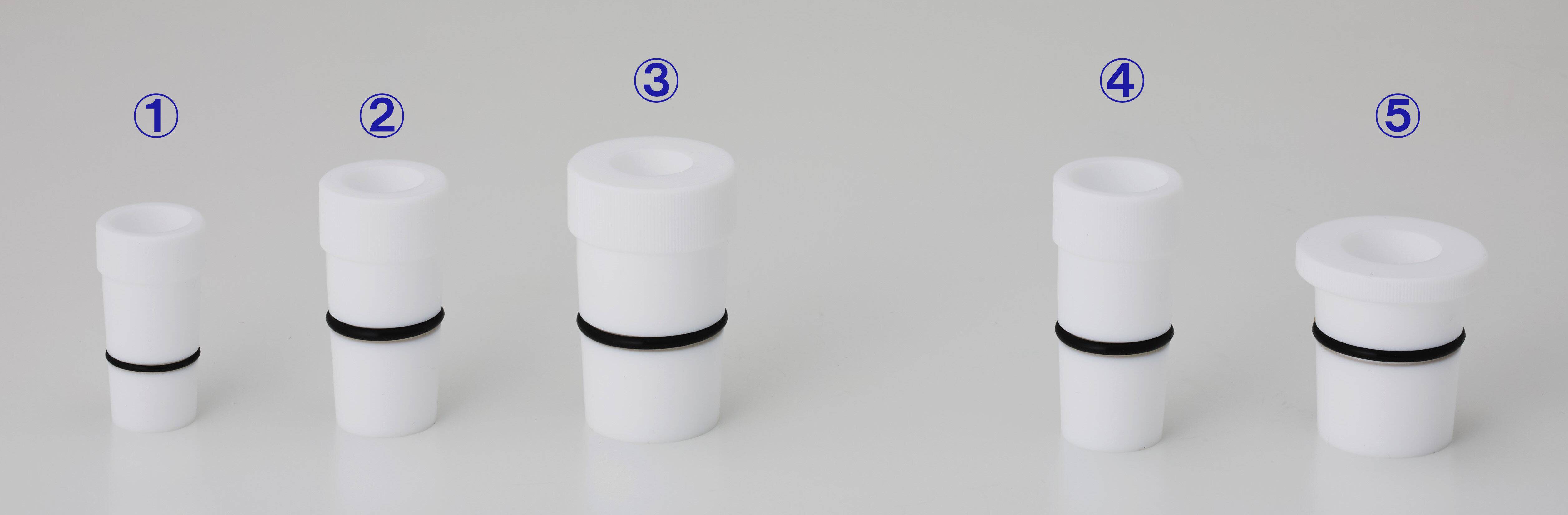

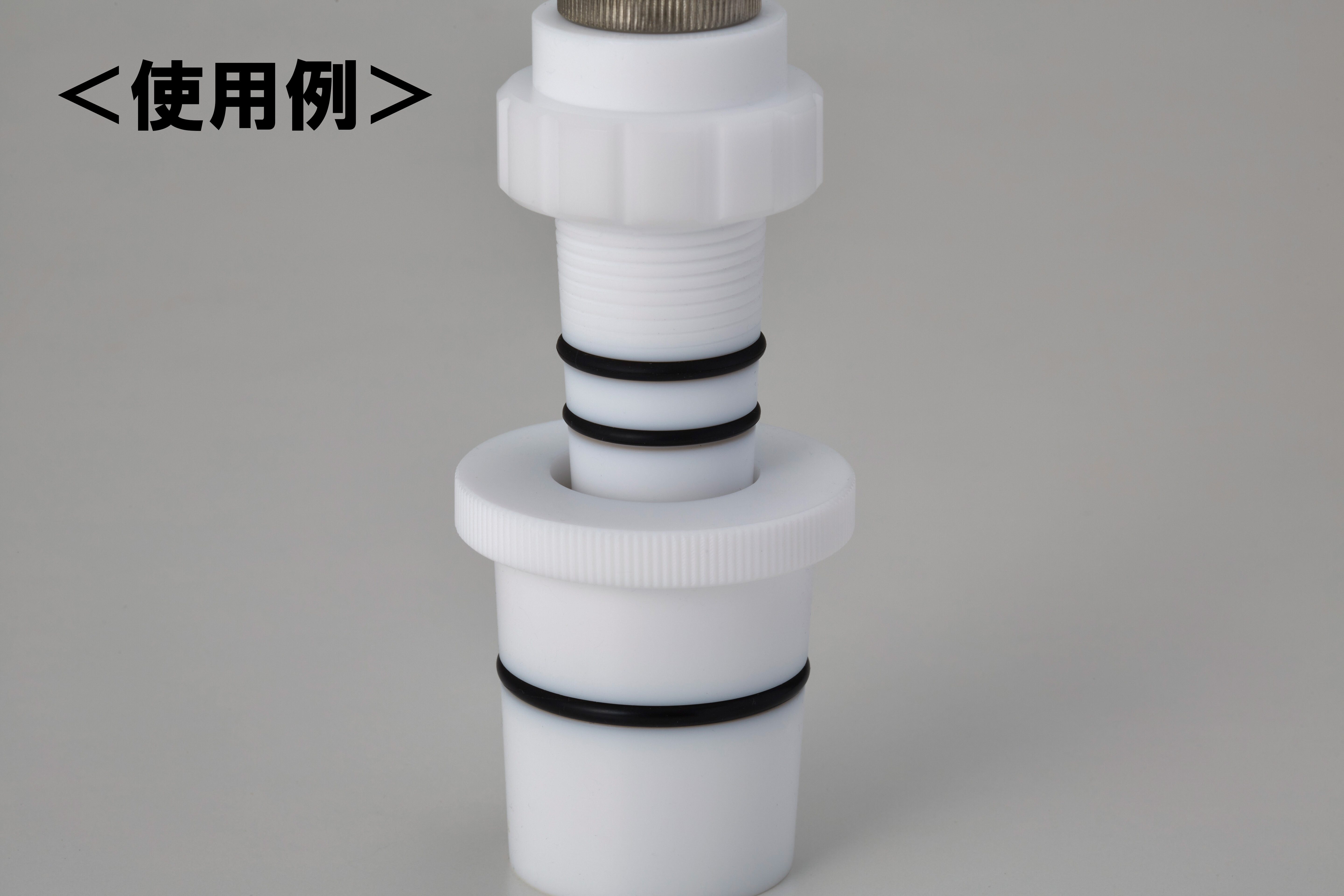

径変換オプション
| No | 商品コード | 適合 | 商品名 | 単位 | 材質 | 価格（税抜） |
|---|---|---|---|---|---|---|
| ① | MG-0-20 | MG-6(or 2)-01R-1 | 径変換テーパージョイントTS24/40→TS29/42 | 個 | PTFE | ¥33,000 |
| ② | MG-0-21 | MG-6(or 2)-01R-1 | 径変換テーパージョイントTS24/40→TS34/45 | 個 | PTFE | ¥34,000 |
| ③ | MG-0-22 | MG-6(or 2)-01R-1 | 径変換テーパージョイントTS24/40→TS45/50 | 個 | PTFE | ¥35,000 |
| ④ | MG-0-23 | MG-6(or 2)-02R-1 | 径変換テーパージョイントTS29/42→TS34/45 | 個 | PTFE | ¥43,000 |
| ⑤ | MG-0-24 | MG-6(or 2)-02R-1 | 径変換テーパージョイントTS29/42→TS45/50 | 個 | PTFE | ¥47,000 |
